ウォータージェットの羽田工業設備機材

No.	２　号　車	３　号　車	４　号　車
ＪＥＴＰＵＭＰ型　　式	スギノマシンＪＰＡＥ－４６１４０	スギノマシンＪＰＡＥ－４６１４０	スギノマシンＪＰＡＥ－４６１４０
常用吐出圧力	７５０㎏／㎝	７５０㎏／㎝	７５０㎏／㎝
吐出流量	１４０㍑／min	１００㍑／min	１４０㍑／min
ケーシングユニット	１７０ｐｓ 485rpm×100㎜	１７０ｐｓ 485rpm×100㎜	１７０ｐｓ 485rpm×100㎜
プランジャー径	φ３５×３	φ３０×３	φ３５×３
ディーゼルエンジン	６Ｄ－２４Ｔ 251ps/1700rpm	６Ｄ－１６Ｔ 167ps/1800rpm	６Ｄ－２２Ｔ 245ps/1800rpm
減速比	1/3.71	1/3.71	1/3.71
架装車両	日野レンジャー４ｔｏｎ	日野レンジャー４ｔｏｎ	日野レンジャー４ｔｏｎ
備　考

No.	５　号　車	６　号　車	７　号　車
ＪＥＴＰＵＭＰ型　　式	スギノマシンＡＪＰＥ－２５１３５	スギノマシンＪＰＡＥ－４６１４０	ＡＴＵＭＡＴ１７０２型
常用吐出圧力	２５００㎏／㎝	７５０㎏／㎝	６５０㎏／㎝
吐出流量	１４㍑／min	１４０㍑／min	８６㍑／min
ケーシングユニット	油圧ブースター方式	１７０ｐｓ 485rpm×100㎜	１７０ｐｓ 507rpm×80㎜
プランジャー径		φ３５×３	φ３０×３
ディーゼルエンジン	６Ｄ－１４Ｔ 112ps/1900rpm	６Ｄ－２３Ｔ 251ps/1700rpm	Ｅ１２０ 170ps/1800rpm
減速比		1/3.71	1/3.55
架装車両	日野レンジャー４ｔｏｎ	日産ＵＤ　４ｔｏｎ	日野レンジャー４ｔｏｎ
備　考

No.	８　号　車	９　号　車	10　号　車
ＪＥＴＰＵＭＰ型　　式	HAMMELMANN HDP164	スギノマシンＪＰＨＥ－Ｓ８０３０	AQUA-DYNE GA 250
常用吐出圧力	２４００㎏／㎝	２５００㎏／㎝	１４００㎏／㎝
吐出流量	３７㍑／min	２７㍑／min	８１㍑／min
ケーシングユニット	２１５ｐｓ 460rpm×90mm	１７０ｐｓ 407rpm×94㎜	２５０ｐｓ 675rpm×79㎜
プランジャー径	φ２０×３	φ１８×３	φ２５×３
ディーゼルエンジン	VOLVO 215ps/2150rpm	６Ｄ－１６ＴＥ１ 172ps/1900rpm	６ＣＴＡＡ8.3 260ps/2200rpm
減速比	1/4.67	1/4.42	1/3.25
架装車両	日産ＵＤ　４ｔｏｎ	三菱ファイター４ｔｏｎ	日野レンジャー４ｔｏｎ
備　考
画像クリックして下さい。

※200k～2500kまで御用途に応じて､定修ｼﾞｪｯﾄｸﾘ-ﾆﾝｸﾞ工事を
ご予算に応じて一括請負致します｡

　排水回収機構付ハンドブラスト装置
ＭｉｎｉＳｃｒｕｂｂｅｒ
強力吸引車を接続し、排水・スラッジ等をすべて回収しながら、表面処理、塗装剥離などを行います。
排水吸引機構により、噴射水を外部に漏らさず吸引ホース接続ポートから排出します。
吸引作用により、作業効率が各段にアップし、騒音軽減にも効果があります。

日本道路公団（ＪＨ）が定めた「コンクリート片はく落防止対策」に最適です。

負圧吸引式ウォータージェット切断装置

イジェクターの負圧吸引方式により、従来の施工に比べ効率を格段に上げることが出来ました。

ウォータ－ジェット自動はつり装置
ＣｙｂｅｒＪＥＴ
　　　各種ノズルヘッドやウォータジェットガンを取付けて、定速送りによるはつり、はくり作業を行うための装置です。

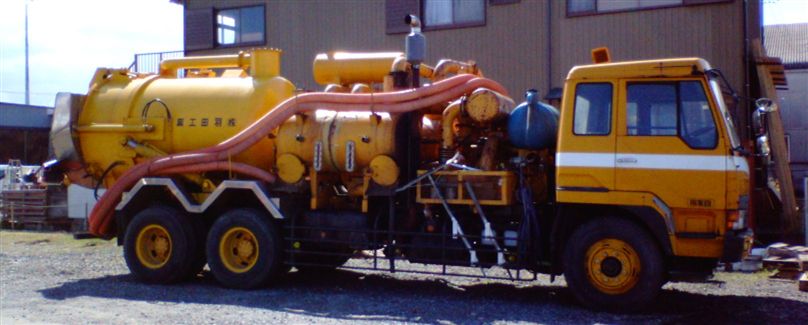

超強力吸引車　パワープロベスター
兼松エンジニアリング製 10t吸引車　風量80m³／min タンク容量6.2 m³

熱交換器チュ－ブ更新工事用機材

ｽｷﾞﾉﾏｼﾝ製　クイックプ－ラ－(全自動)	１台
〃　　　　　　　　プ－ラ－（100V）	１台
理研製　　　　　　　プ－ラ－（200V）	１台
ロイヤル製　　　　　　プーラー（200V）	２台
フランス製　エヤ－駆動プ－ラ－(半自動)	２台
スギノマシン製　　　　チュ－ブ拡管機	２台
テレスコピック製全自動チュ－ブ拡管機	１台

日進式電動ボイラーチューブクリーナー
　　　　　　　　　　サンクリマィティーＢ　　　　　　２台
※ご予算に応じて一括請負致します｡

定修工事用機材（２０名分）　　　　　１式


サイバージェット・バックホー式	バックホーに取付け	高所作業車に取付け	超高圧水による非接触工法で高品質はつりを実現
